（１）ＶＤＳ＝２，４，６，８，１０［Ｖ］の時、縦軸√ｉＤ ，横軸ＶＧＳのグラフをそれぞれ（Fｉｇ．８），（Fｉｇ．９），（Fｉｇ．１０），（Fｉｇ．１１），（Fｉｇ．１２）に示す。また、ＶＧＳの高い部分を直線と近似し、最小二乗の１次近似したものもそれぞれに示した。ここに、最小二乗の一次の直線の式を示し、それぞれしきい値電圧Ｖｔｈの値を求める。ｉＤ＝Ｋ（ＶＧＳ−Ｖｔｈ）２において ＶＤＳは全てピンチオフ電圧以上であるから、近似直線は上式と見なして、√Ｙ＝√ＫＸ−√ＫＶｔｈとする。 直線の式 Ｙ＝ΣＡｉ×Ｘｉと置くと

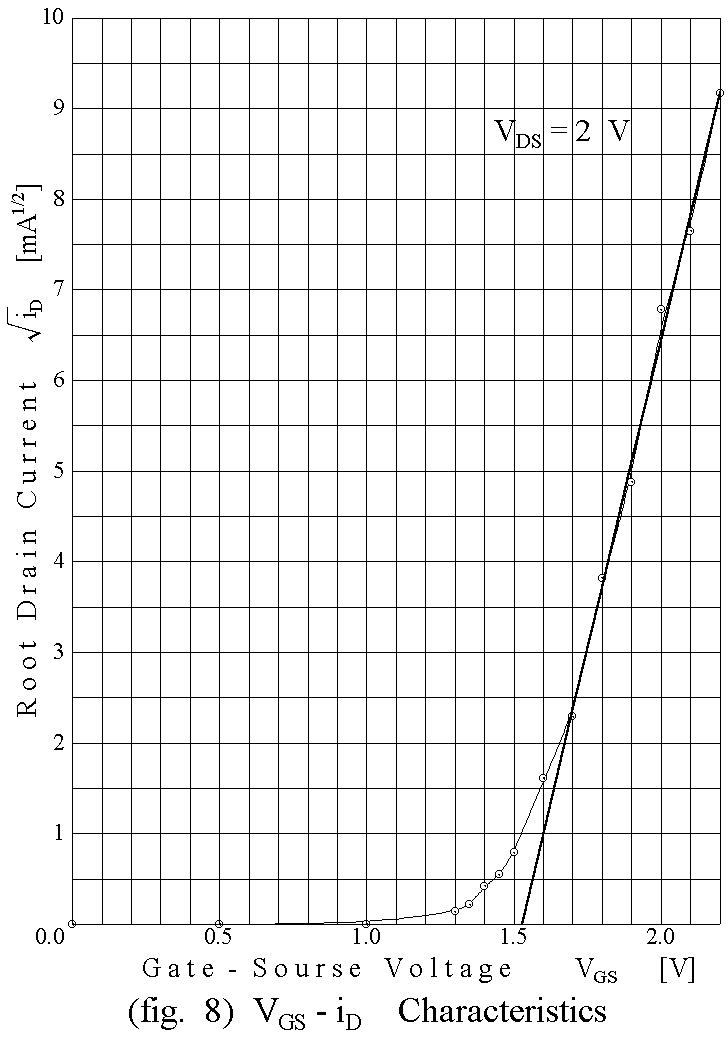

VGS=2[V]
のときA0=-20.86,A1=13.65,
correlation coefficient 0.997
Vth=1.53[V]
K=186.3

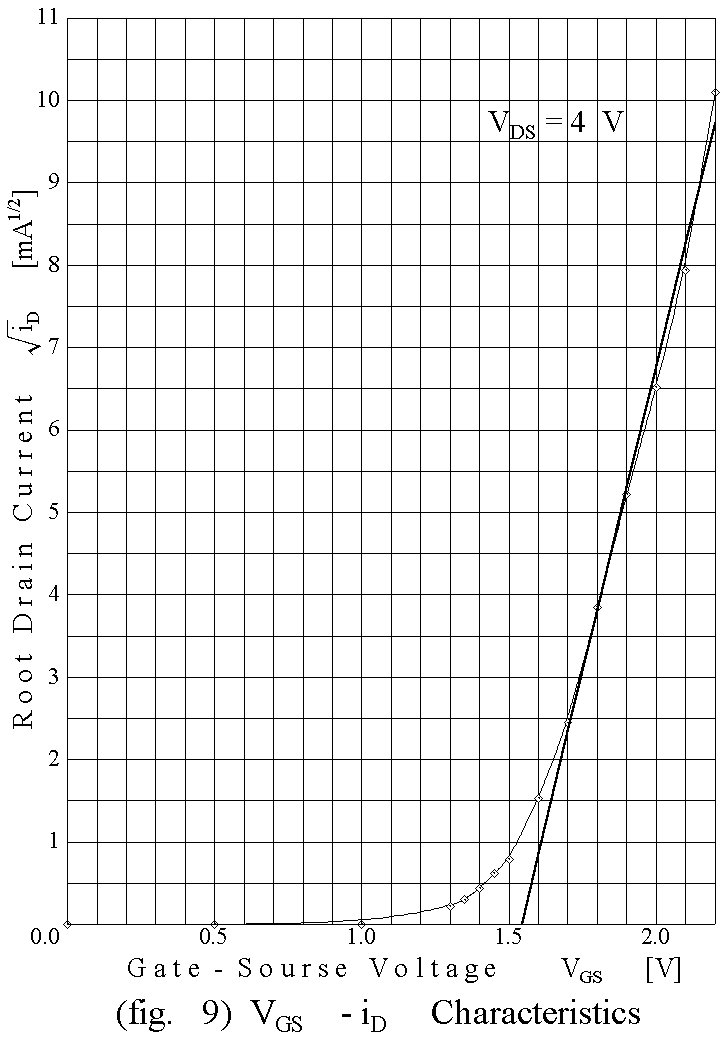

VGS=4[V]
のときA0=-22.86,A1=14.81,
correlation coefficient 0.996
Vth=1.54[V]
K=219.3 VGS=6[V]
のときA0=-23.48,A1=15.20,
correlation coefficient 0.998
Vth=1.54[V]
K=231.0

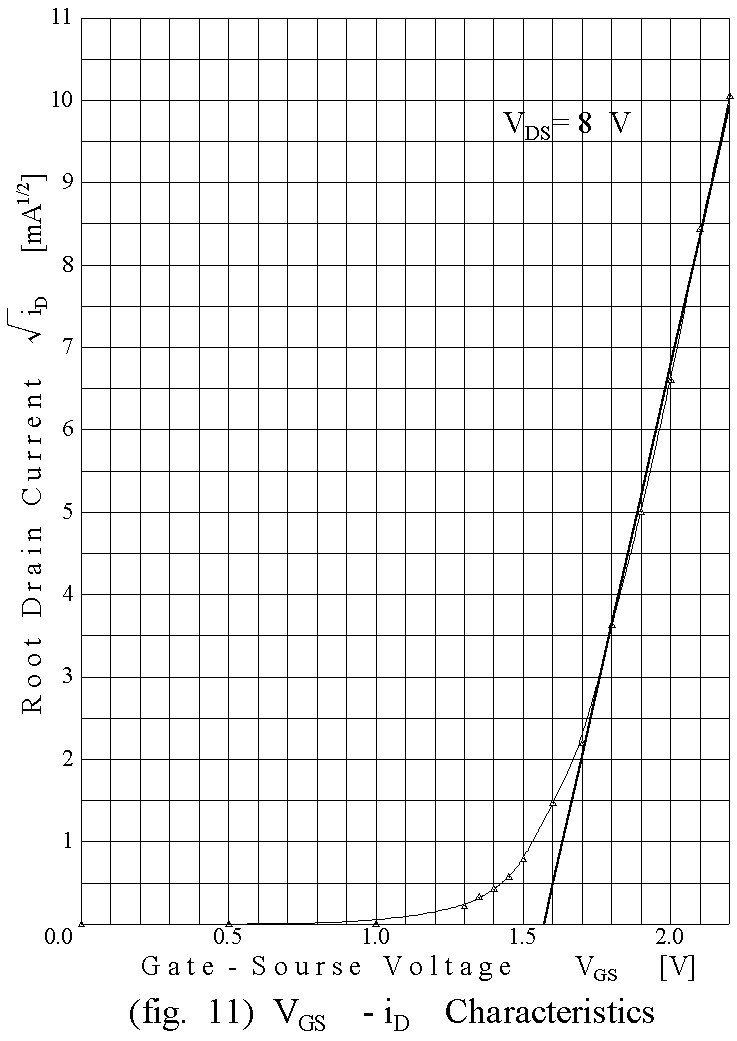

VGS=8[V]
のときA0=-24.80,A1=15.79,
correlation coefficient 0.989
Vth=1.57[V]
K=249.3

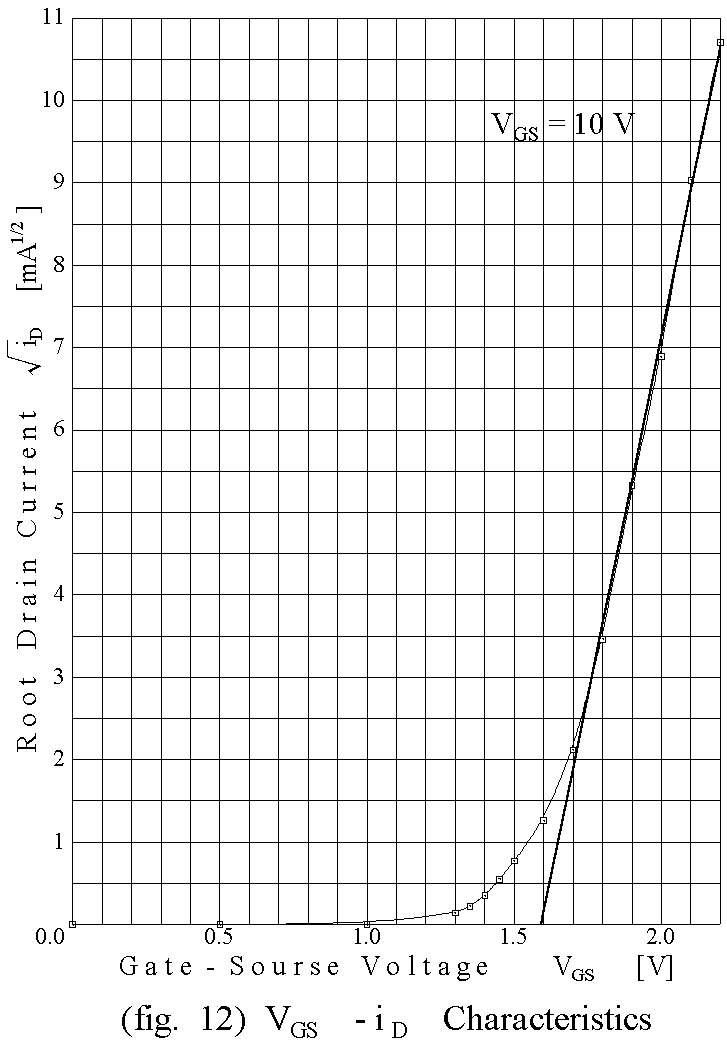

VGS=10[V]
のときA0=-27.83,A1=14.48,
correlation coefficient 0.988
Vth=1.59[V]
Ｋ＝305.6
（２）しきい値電圧Ｖｔｈ
について
［１］ＶＧＳ
−Ｖｔｈ
＜０の時チャネルは形成されない ［２］０＜ＶＤＳ
＜ＶＧＳ
−Ｖｔｈ
の時チャネルが形成される。 ［３］０＜ＶＤＳ
＝ＶＧＳ
−Ｖｔｈ
の時ピンチオフ状態
以上よりしきい値電圧Ｖｔｈはチャネルが形成されるまでＶＧＳによって多数キャリアである電子を誘起させ、可動させるためのギャップエネルギーのようなものである。即ち、ＶＧＳはＶｔｈ以上でなければチャネルは形成されない。更に、ＶＤＳはＶＧＳ−Ｖｔｈ以上でないとドレイン側に空乏層が広がらずピンチオフしない。
（３）ＶＤＳ
−ｉＤ
特性（ｇｒａｐｈ ８）よりチャネル長変調変数λを求める。
（（６）付録）より、ＶＤＳ−ｉＤ の関係は となる。この式より、飽和領域の直線の延長線（それぞれのデータ域の最小二乗の一次近似の直線）のＶＤＳ軸との交点はＶＤＳ＝−１／λであるからグラフから ＶＧＳ＝−２２［Ｖ］よりλ＝ 0.04545 となる。
